一、概述

多回轉閥門電動執行機構，通稱為Z型。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、閘門、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。
廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
多回轉電動執行機構有：戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。

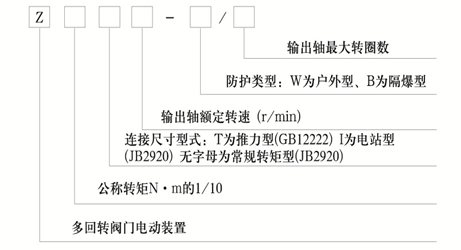

二、型號表示方法

型號示例：
1. Z30I-18/50W：表示電動執行機構為多回轉,輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，最大轉圈數50，戶外型。
2. Z45T-24/120BS：表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，最大轉圈數120，隔爆型。
3. Z120-24/80T：表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m)，輸出轉速24 r/min，最大轉圈數80圈，整體調節型。

三、工作環境和主要技術參數

1、電源：常規：?jiǎn)蜗?20V、三相380V，遠程DC24V （50Hz）
特殊：?jiǎn)蜗?10V、三相415V、660V，（50Hz、60 Hz）
2、工作環境
2.1 環境溫度：-20~+60℃ (特殊訂貨-60~+80℃)。
2.2 相對濕度：95%（25℃時）。
2.3 戶外型用于無易燃/易爆和無腐蝕性介質的場所；
2.4 隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.5 防護等級：戶外型和防爆型為IP55 、IP65、IP67。
3、工作制：為短時10分鐘 (特殊訂貨15-60分鐘) 。
4 、型號規格和主要性能參數見表1。

表1

注：如用戶需要，本廠可提供其它的轉速:12/18/24/30/36/42/48/60( r/min)

常規按三排計數器供貨,如轉圈數大定貨時注明,可按四排計數器供貨。
